CNC shield V3

Описание

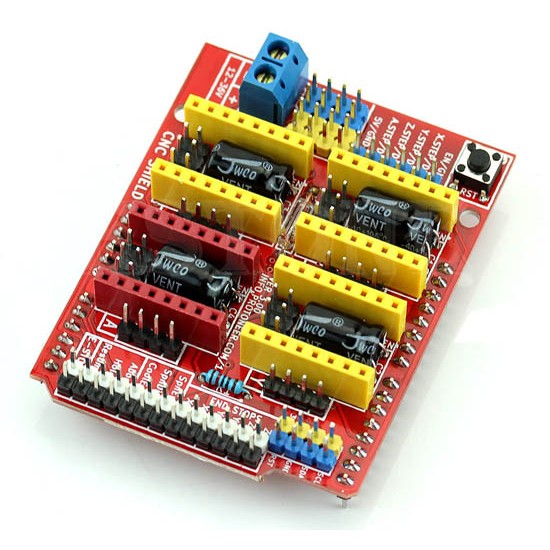

Шилд CNC Shield v3.00 — це плата, що дозволяє створити недорогий контролер для 3D принтерів, фрезерних, гравірувальних та лазерних ЧПУ верстатів, та інших пристроїв, що потребують керування кількома кроковими двигунами. Плата сумісна з драйверами A4988 і  DRV8825 (не йдуть у комплекті).

Рекомендована програма для керування за допомогою Arduino UNO — GRBL, що дозволяє керувати пристроєм G-кодом.

Для зручності використання на платі розведені контакти для встановлення різних режимів мікрокроку, роз’єми для підключення кінцевиків, моторів, керуючих кнопок і управління шпинделем.

Шилд розрахований на роботу з двигунами при напрузі від 12 до 36 В та струмом до 2.2 А (для DRV8825).
