Перетворювач DC-DC знижувальний XL4015

Описание

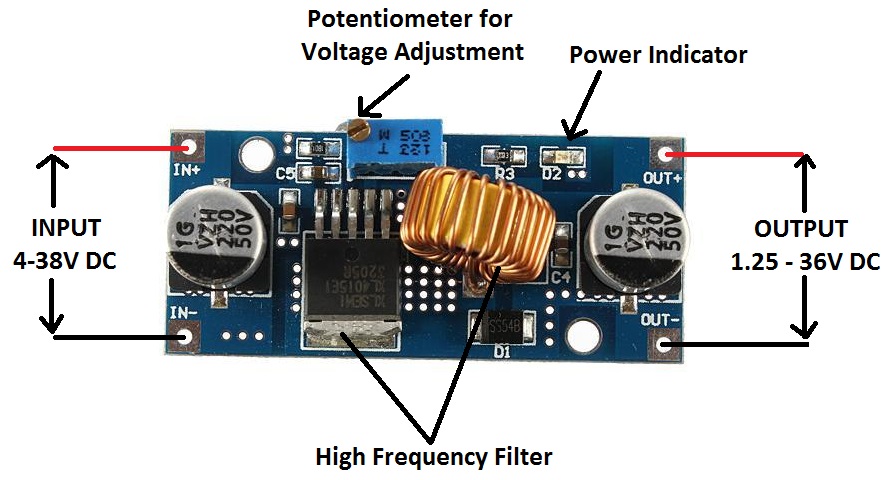

Знижувальний DC-DC перетворювач напруги живлення з регульованою вихідною напругою та максимальною силою струму до 5 А. Регулювання напруги здійснюється за допомогою підстроювального резистора, встановленого на модулі.

Характеристики

• Вхідна напруга: 4-38 В;
• Вихідна напруга: 1.25-36 В;
• Вихідний струм: до 5А;
• Максимальна вихідна потужність: 75 Вт;
• Робоча частота: 180 КГц;
• Ефективність перетворення: до 96%;
• Захист від короткого замикання: є (обмеження струму 8А);
• Захист від перегріву: є (автоматично відключається вихід при перегріві);
• Захист входу від зворотної полярності: Ні;
• Робоча температура: від -40 до + 85 °C
• Розміри модуля: 54 х 23 х 15 мм;
• Вага: 16г

Модуль на XL4015 має ККД до 96%, потужність у навантаженні 75ВТ, при максимальному струмі 5А. Живиться модуль від 6В до 38В, вихідна напруга від 1,25 до 36В. Потрібно пам’ятати, що різниця між вхідною та вихідною напругою не менше 2В. У мікросхемі є захист від перегріву кристала, а також захист від короткого замикання.
