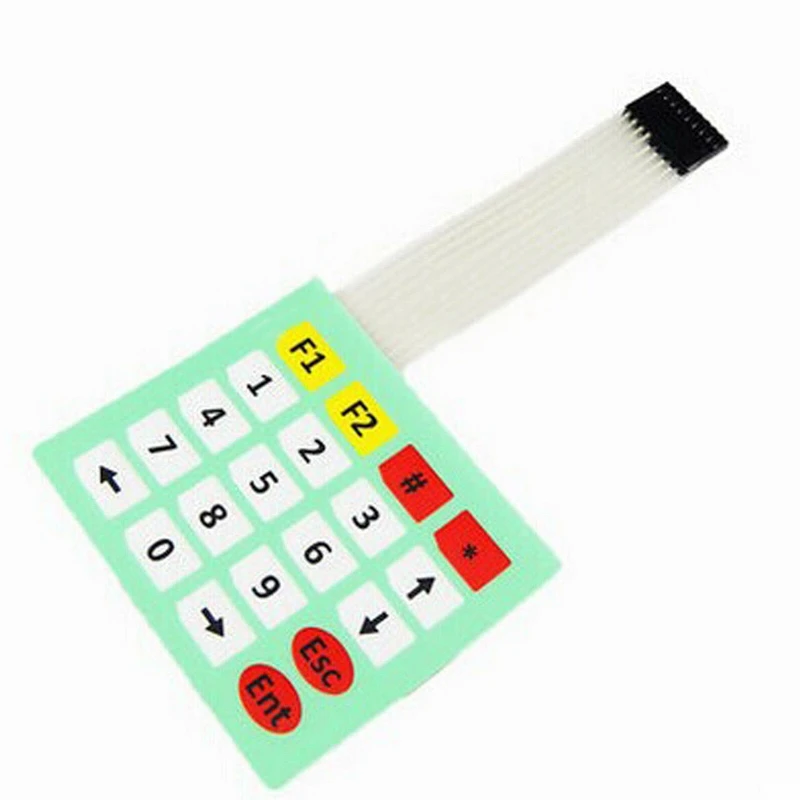

Клавіатура Мембранна 20 кнопок (4х5)

🔹 Коротко:

🔸 Тип: мембранна клавіатура
🔸 Конфігурація: 4×5 (20 кнопок)
🔸 Призначення: введення даних у мікроконтролерні системи
🔸 Інтерфейс: матричний (рядки/стовпці)

🔧 Особливості:

✅ Компактна та ультратонка (~1 мм)
✅ Просте підключення до Arduino / ESP
✅ Гнучкий шлейф із кроком 2.54 мм
✅ Низьке енергоспоживання
✅ Легке встановлення (часто з клейкою основою)
⚠️ Не має тактильного “кліку” як механічні кнопки
⚠️ Обмежений ресурс у порівнянні з механікою

⚙️ Технічні характеристики:

• Тип: мембранна клавіатура
• Кількість кнопок: 20 (4×5)
• Тип підключення: матричний
• Розмір панелі: 85 × 73 мм
• Товщина: ~1 мм
• Крок контактів: 2.54 мм
• Довжина шлейфу: 85 мм
• Ширина шлейфу: 27 мм
• Максимальна напруга: 35 В DC
• Максимальний струм: 100 мА
• Контактний опір: ≤100 мΩ
• Опір ізоляції: ≥100 МОм
• Діелектрична міцність: 250 В RMS
• Робоча температура: -40…+80°C
• Вага: ~8 г

📌 Застосування:

🤖 Arduino / ESP32 проєкти
📟 Панелі керування
🔐 Кодові замки
📦 Вбудовані системи
🛠 DIY електроніка
🔢 Введення паролів / меню

🧠 Переваги:

📌 У порівнянні з кнопками:

• менше проводів (матрична схема)
• компактність
• низька ціна
• простий монтаж

📌 Але:

• відсутній чіткий тактильний відгук
• менша довговічність ніж у механічних клавіш

❓ Часті питання:

❓ Як підключити до Arduino?
✔ Через матрицю (рядки + стовпці, бібліотека Keypad).

❓ Скільки потрібно пінів?
✔ 9 (4 рядки + 5 стовпців).

❓ Чи потрібні резистори?
✔ Зазвичай використовують внутрішні pull-up.

❓ Чи можна використовувати на вулиці?
⚠️ Обмежено — бажаний захист від вологи.

⚠️ Важливо:

• не перевищувати струм 100 мА
• уникати перегинів шлейфу
• захищати від вологи
• правильно налаштовувати матрицю в коді
