Кулачкова муфта 20х22 (D40 L50)

🔹 Коротко:

🔸 Тип: кулачкова (jaw coupling) муфта з еластичною вставкою
🔸 Посадкові діаметри: 20 мм × 22 мм

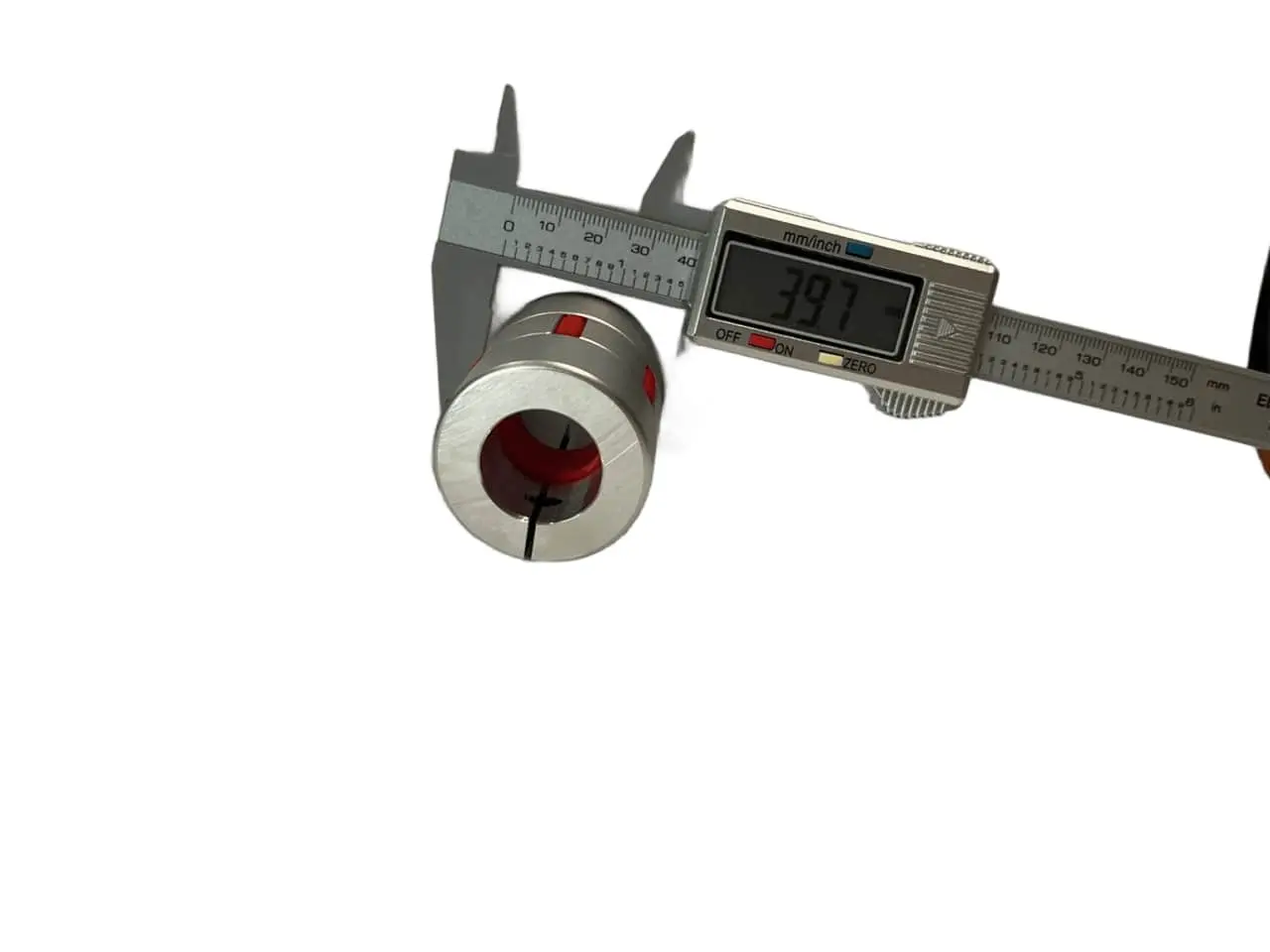

🔸 Габарити: Ø40 × L50 мм
🔸 Призначення: передача крутного моменту з компенсацією несоосності валів

🔧 Особливості:

✅ Компенсує невеликі радіальні та осьові зміщення валів
✅ Зменшує вібрації та ударні навантаження
✅ Забезпечує плавну передачу крутного моменту
✅ Розбірна конструкція для зручного монтажу
✅ Висока жорсткість при точній передачі обертання
✅ Підходить для приводів середнього навантаження

⚙️ Технічні характеристики:

• Тип: кулачкова (jaw) муфта
• Посадкові діаметри: 20 мм / 22 мм
• Зовнішній діаметр: 40 мм
• Довжина: 50 мм
• Матеріал корпусу: алюмінієвий сплав
• Еластична вставка: поліуретан (PU, “spider”)
• Кріплення: стопорні гвинти (set screws)
• Призначення: передача обертального моменту між валами

📌 Застосування:

🛠 CNC верстати та фрезерні станки
🖨 3D-принтери (осі X/Y/Z)
⚙️ Крокові та серводвигуни
📦 Автоматизовані подаючі системи
🤖 Роботизовані механізми
🔩 Привідні вузли та редуктори

🧠 Принцип роботи:

• Дві металеві половини передають момент через поліуретанову вставку
• Вставка гасить вібрації та компенсує неточності монтажу
• Забезпечує захист двигуна та вала від ударних навантажень

❓ Часті питання:

❓ Чи можна використовувати без вставки?
❌ Ні, без еластичного елемента муфта втрачає функцію демпфування.

❓ Чи підходить для точних CNC систем?
✔ Так, особливо в приводах подачі.

❓ Чи є знос вставки?
✔ Так, PU вставка є витратним елементом і може замінюватися.

❓ Що буде при сильному перекосі валів?
⚠️ З’явиться шум і прискорений знос вставки.

⚠️ Важливо:

• чітко дотримуватись діаметрів валів (20/22 мм)
• контролювати співвісність при монтажі
• періодично перевіряти стан вставки
• не перевищувати допустимий крутний момент
