Модуль ADS1115 Зовнішній I2C ADC АЦП (вольтметр)

Описание

ADS1115 це 16-розрядний Аналого-Цифровий Перетворювач, який може чудово розширити роздільні та вимірювальні можливості Вашої Arduino. Він має внутрішній ІОН (Джерело Опорної Напруги), 4 аналогові входи, які можуть бути налаштовані в одиничний, диференціальний та порівняльний режими вимірювання.

Важливо: АЦП видає 16-розрядне знакове значення напруги на вході. Т. е. максимальна величина шкали напруги не 65535 а 32768. Відповідно якщо необхідно використовувати шкалу на всі 16-біт можна тільки за умови диференціального вимірювання, де на один із входів буде підключено зовнішнє джерело опорної напруги, а другий буде вимірювати.
ДУЖЕ ВАЖЛИВО!!!: Цей модуль дуже боїться перенапруги як по входах, так і по живленню. Перевищення напруги більш як на 5% від напруги живлення його миттєво спалить.

Система встановлення адреси I2C ADS1115

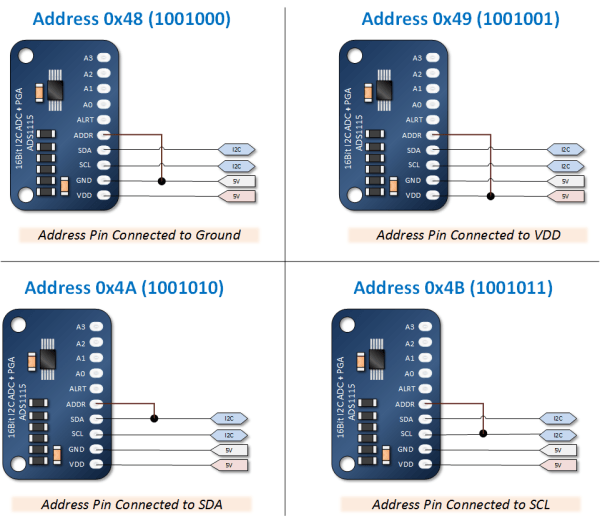

Цей пристрій передбачає встановлення адреси для I2C шини за допомогою замикання виводу ADDR на цифрові сигнальні висновки або висновки шини живлення. Установка різних адрес I2C призначена для того, щоб при підключенні двох і більше різних пристроїв не відбувалося конфлікту між ними, тому що в кращому випадку модулі у яких адреси збігатимуться просто не будуть працювати, а в гіршому — робота всіх модулів на шині може стати непередбачуваною. Як виглядає вибір адреси, показано на малюнку нижче.
