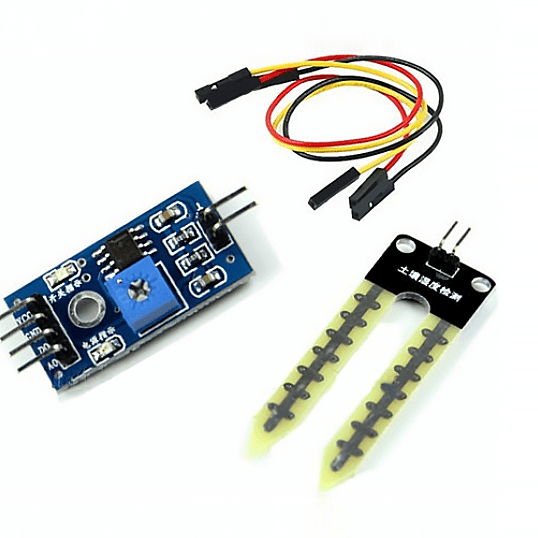

Датчик влажности почвы (Гигрометр)

Цифровой датчик влажности почвы, на выходе выдает 1 или 0 в зависимости от того, насколько влажная почва. Используется для контроля за домашними цветами, в теплицах и др., может быть датчиком для автоматических систем полива. В комплекте идет плата, которая преобразует аналоговый сигнал датчика в цифровой сигнал (ноль – единица), построенная на основе микросхемы LM393 и потенциометра, которым регулируется порог срабатывания датчика.

Для использования датчика нужно собрать на его основе макет (подключить питание, подключить к контроллеру, поместить датчик в среду измерения). Затем следует записать на контроллер специальную программу, которая позволяет работать с датчиком. После этого можно начинать работу. На плате есть синий светодиод, который горит, когда на датчик подается питание. На плате есть красный светодиод, который горит, когда датчик передает данные в контроллер.

Управление датчиком осуществляется либо от контроллера Arduino, либо от другого управляющего микропроцессорного устройства с помощью специальных программ. На плате расположен переменный резистор, который используется для настройки порога срабатывания датчика (чувствительности).

Рабочее напряжение: 3.3 ~ 5 В.
Регулируемая чувствительность (показана в настройке синего цифрового потенциометра)
Двойной режим выхода, аналоговый выход точнее.
Фиксированное отверстие для болтов для легкой установки.
Индикатор питания (красный) и цифровой индикатор переключения (зеленый).
Имеет компаратор LM393, стабильный.
Панель PCB Размеры: 3 см x 1,5 см.
Размер зонда: 6 см х 2 см.
Длина кабеля: 21 см.

VCC: 3.3 В-5 В.
GND: GND.
DO: цифровой интерфейс вывода (0 и 1).
AO: интерфейс аналогового выхода.

Инструкции по использованию:

1. Модуль влажности почвы наиболее чувствителен к влажности окружающей среды, как правило, используется для определения содержания влаги в почве.
2. Модуль для достижения предельного значения устанавливается в почвенной влаге, выход DO-выхода высокий, когда влажность почвы превышает установленное предельное значение, а выход модуля D0 низкий.
3. Цифровой выход D0 может быть подключен непосредственно к микроконтроллеру для обнаружения высокого и низкого микроконтроллера для определения влажности почвы.
4. Модуль релейных модулей с цифровыми выходами DO может непосредственно управлять модулем зуммера, который может формировать устройство сигнализации о влажности почвы.
5. Аналоговый выход AO и модуль AD, подключенный через AD-преобразователь, можно получить более точные значения влажности почвы.
