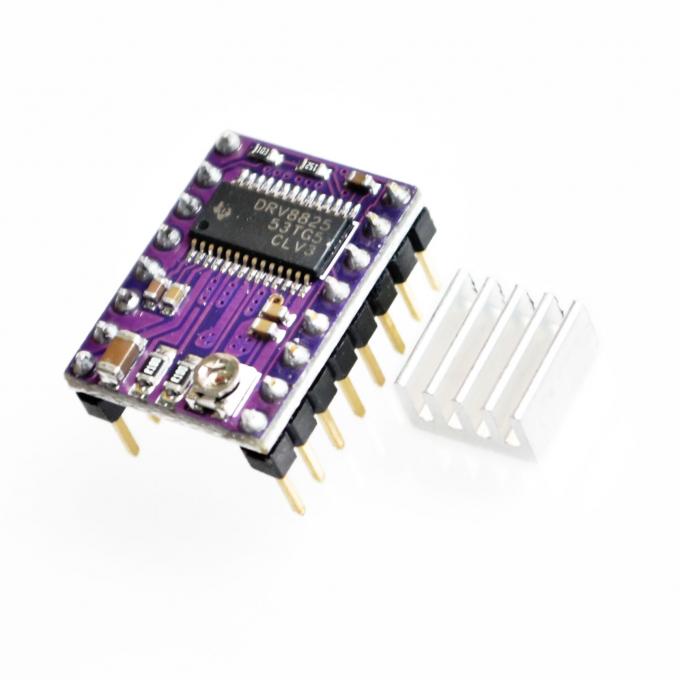

Драйвер шагового двигателя DRV8825

Драйвер шагового двигателя DRV8825, построенный на чипе от TI DRV8825. По выводам он идентичен A4988. Работает с шаговыми двигателями напряжением от 8.2 до 45В и током до 1.5А на фазу (до 2.2А при воздушном охлаждении). Минимальный микрошаг: 1/32. DRV8825 позволяет регулировать выходной ток, имеет защиту от перегрузки и перегрева, шесть вариантов микрошагов (полный шаг, полушаг, 1/4, 1/8, 1/16 и 1/32 шага).

Отличия драйверов DRV8825 vs A4988 (Читать)

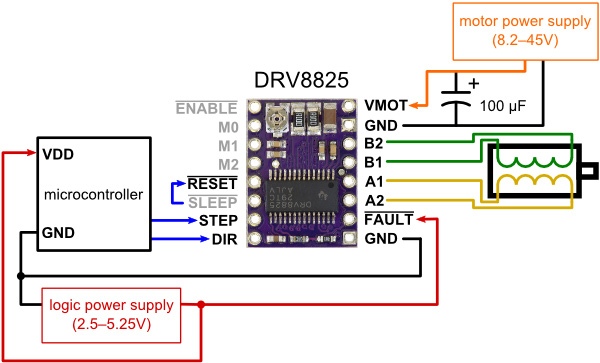

Схема подключения Драйвера
