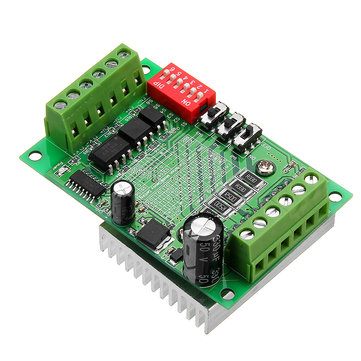

Драйвер шагового двигателя TB6560 3A

Драйвер является устройством, которое устанавливает режимы работы шагового двигателя (угол поворота, направление движения). Этот драйвер TB6560 предназначен для управления двухфазными шаговыми двигателями с максимальным током фазы до 3 А. Широко используется в системах числового программного управления (ЧПУ). Подключение питания осуществляется через клеммы 24 В и GND. Рекомендуется использовать импульсный блок питания 24В.

собран на микросхеме Toshiba TB6560AHQ;
напряжение питания: от 10 до 35 В;
возможность установки шага: от 1 до 1/16 от максимального шага;
температура эксплуатации: -10 — 45 °С;
защита от перегрева;
максимальный выходной ток: 3 А (3.5 А пиковое значение);
габариты: 75 х 50 х 35 мм;
