Емкостная сенсорная кнопка HTTM

Сенсорная кнопка является полностью завершенным устройством, построенным на специализированной микросхеме фирмы atmel AT42QT1012. Представляет собой одноканальный емкостный сенсор. Модуль прост в использовании, достаточно подать питание от 2.7 до 6 вольт, и сенсор готов к работе. Выход датчика имеет логический уровень 3.3 В.

Не рекомендуется подключать нагрузку более ста миллиампер на выход, т.к. при токе выше выходной транзистор начинает нагреваться.

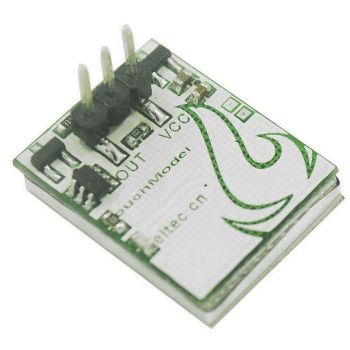

Логика работы: по умолчанию при касании кнопки включается подсветка и на выходе появляется 3.3В, пока кнопка не будет нажата еще раз (фактически выключатель с фиксацией). Если запаять перемычку на плате (видно на фото), то модуль будет работать как кнопка без фиксации — пока нажата, на выходе будет 3.3В.
