INMP441 всенаправленный микрофонный модуль

Принцип работы всенаправленного микрофона на базе микросхемы INMP441 основан на технологии микроэлектромеханических систем (MEMS), когда подвижная составляющая устройства (в данном случае – мембрана, чувствительная к акустическим колебаниям) интегрирована с электрической частью на единой кристаллической подложке.

Сигнал, преобразованный мембраной, проходит через полосовой фильтр и поступает на 24-разрядный АЦП. Выход преобразователя: 24-битовый последовательный код протокола I2C.

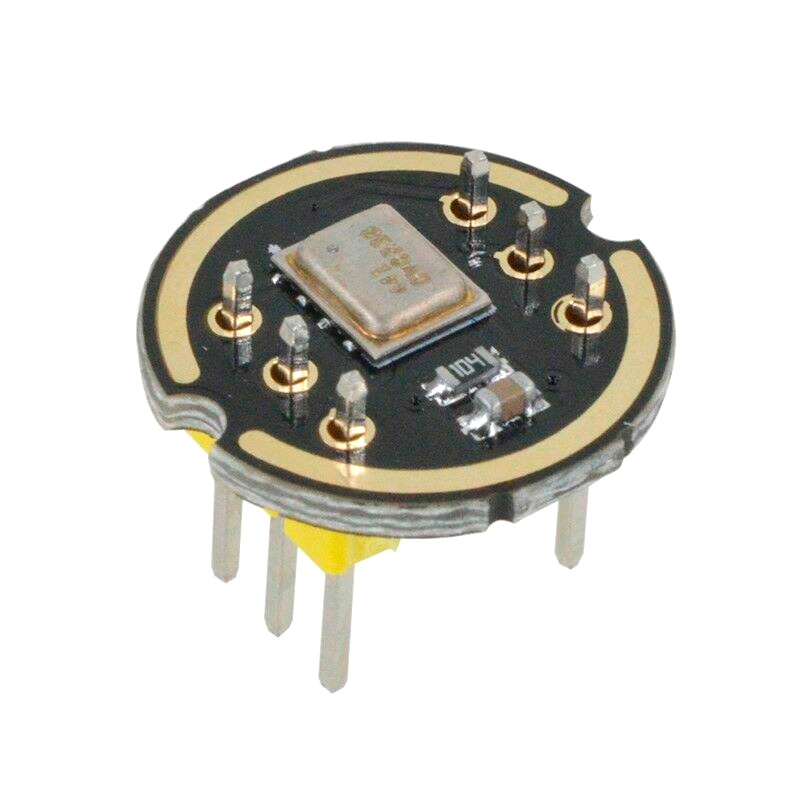

Конструктивно модуль всенаправленного микрофона INMP441 выполнен в виде круглой платы, диаметром примерно 10 мм, с расположенными на ней микросхемой и внешними элементами. В середине платы есть отверстие для обеспечения нормальной работы акустического входа устройства (это сделано, поскольку мембрана расположена снизу, со стороны контактов микросхемы).
