Контроллер разряда аккумуляторной батареи XH-M609

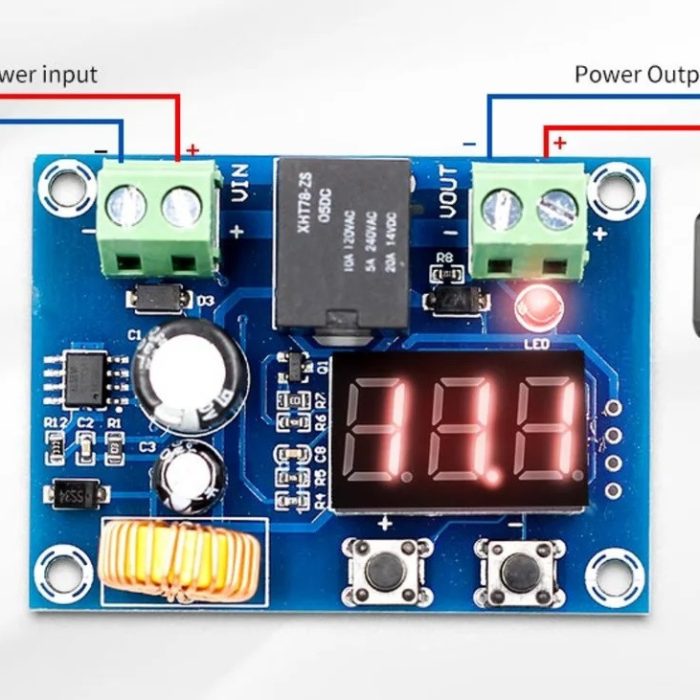

Настройка платы XH-M609:

Левой кнопкой устанавливается напряжение срабатывания реле. При удержании кнопки цифры начнут мигать, и можно изменять левой в минус, а правой кнопкой в плюс значение. Правой кнопкой устанавливается значение, на сколько напряжение должно увеличиться для включения реле. Например, если первое значение установлено 12 В, а второе значение 2, то реле сработает при 14 В, а выключится при 12 В.

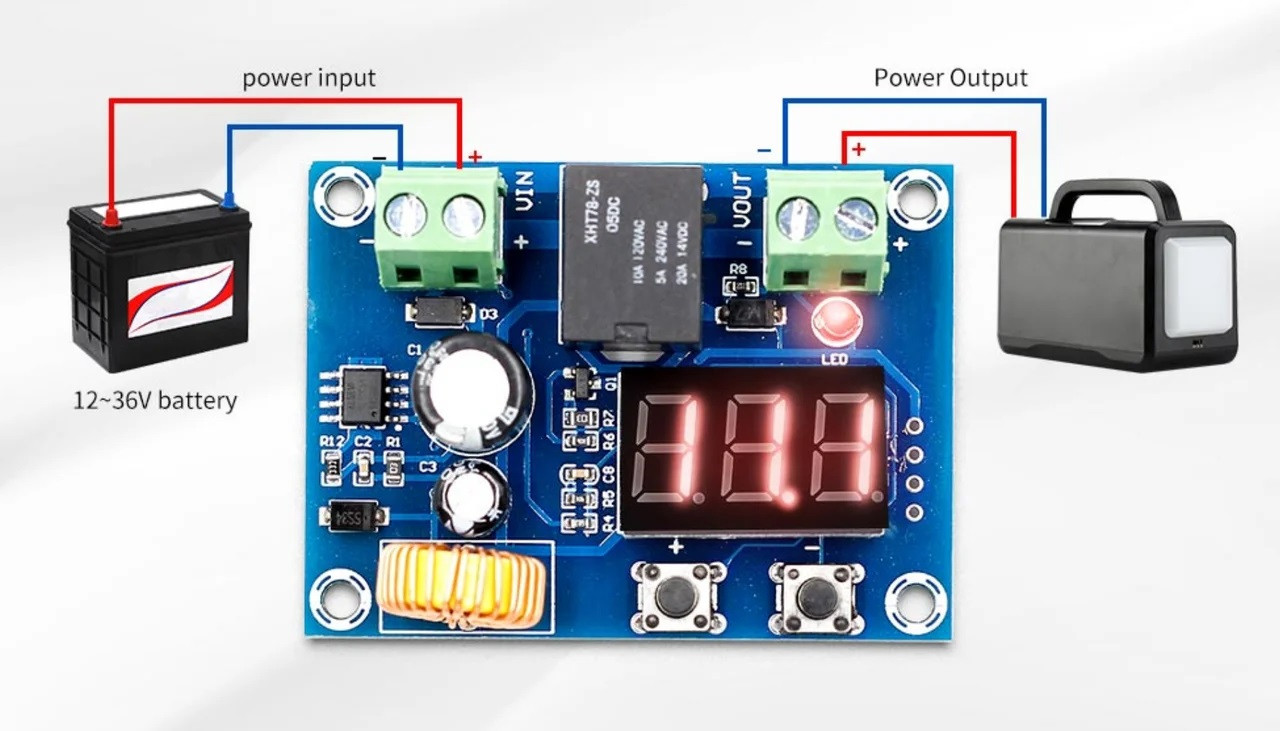

Плата может выполнять ряд задач. Например, защита аккумулятора от разряда. Через нее можно подключить потребители от аккумулятора и установить порог отключения, например, на 11 В, и тогда потребители отключатся от АКБ при этом значении. Можно подключить зарядное устройство, чтобы оно автоматически подключалось для зарядки АКБ или для его отключения, когда АКБ зарядится.

Можно также на этой плате сделать мощный балласт для сброса лишней энергии с аккумулятора. Например, когда аккумулятор заряжается от ветрогенератора, чтобы не было перезаряда, с помощью этого реле можно сделать сброс энергии на нагрев воды или воздушный тен.

Срабатывание происходит при достижении пороговых значений напряжения на клеммах АКБ, которые устанавливаются кнопками и отображаются на цифровом индикаторе.

Контроль напряжения: 12-36 В,
Энергопотребление: менее 1.5 Вт
Погрешность вольтметра: 1%
Поддерживаемые аккумуляторы: универсальные
размер: 57*42*19 мм.
