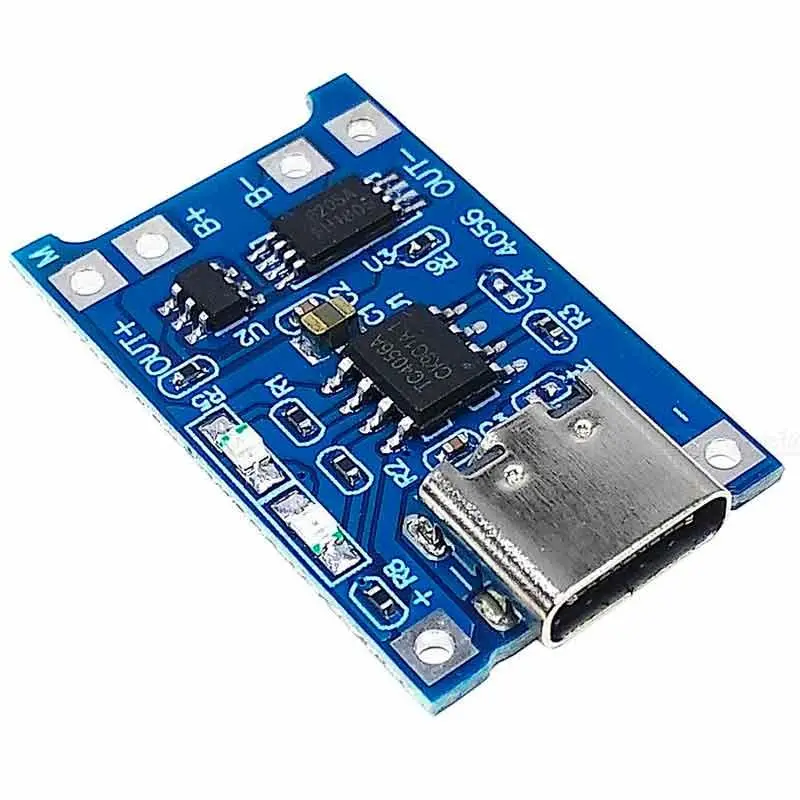

Контроллер заряда Type-C TP4056 с защитой

Основана на TP4056 плата заряда с защитой для Li-Ion аккумуляторов с током до 1A предназначена для полноценной зарядки и защиты аккумуляторов (например, популярных 18650) с возможностью подключения нагрузки. Эту плату можно легко встроить в различные устройства, такие как фонарики, светильники, радиоприемники и т.д., с питанием от встроенного литиевого аккумулятора, и заряжать его не вынимая из устройства с помощью любого USB-зарядника через microUSB разъем. Эта плата также отлично подойдет для ремонта сгоревших зарядок Li-Ion аккумуляторов.

Данная плата имеет защиту аккумулятора на основе микросхемы DW01A (One Cell Lithium-Ion/Polymer Battery Protection IC).

Защита:
— Порог срабатывания защиты от перезаряда — 4.30±0.050 В
— Порог срабатывания защиты от переразряда — 2.40±0.100 В
— Порог срабатывания защиты по току разряда — >2.0 А
— Восстановление цепи заряда/разряда аккумулятора после срабатывания защиты происходит автоматически.

Плата предназначена для контроля заряда литиевых батарей Li-Ion Li-Po до 4.2 В с возможностью подбора тока заряда до 1А.

Со второй ноги на «землю» идет сопротивление 1.2 кОм (на плате обозначено R3); изменяя номинал этого сопротивления, можно изменять ток заряда аккумулятора.

Характеристики:
— Индикация заряда — Красный — Заряд, Синий (Зеленый) – Заряд окончен
— Ток заряда: 1 А (по умолчанию), возможно регулирование при подборе резистора
— Входное напряжение: 4,5-5,5 V
— Окончание заряда при достижении 4.2 V
— При достижении напряжения 4.2 V ток не более: 55 mA
— Габариты: 25*19*10 мм
— Вес: 1.8 г

Плата не имеет защиты от переполюсовки, не путайте полярность — сразу сгорит!
