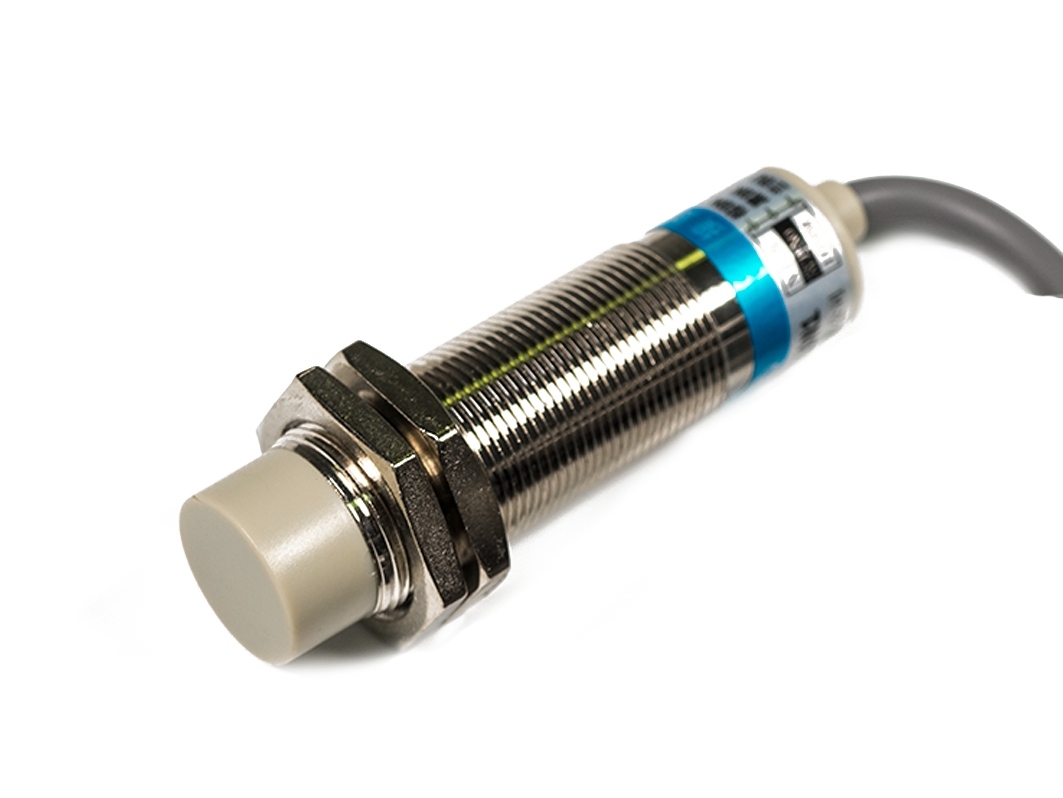

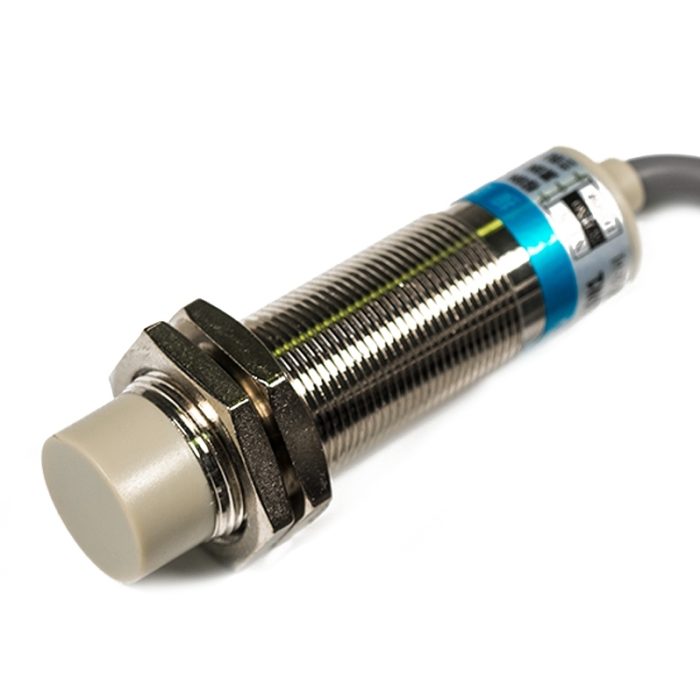

LJA18M-10N1 Бесконтактный индукционный концевик

Бесконтактный индукционный концевик LJA18M-10N1 — трехвыводной концевик, который замыкает контрольный вывод на землю при появлении в 10 мм от его торца материалов, изменяющих его индуктивность, таких как железо, медь, алюминий, сталь, никель (материалы, в которых могут возникать вихревые токи), а также магниты. Идеально подойдет как ограничивающий выключатель в станках с ЧПУ, как счетчик оборотов металлических шестерен или для подсчета металлических изделий на конвейерной ленте. Датчик бесконтактный без механических элементов, что обеспечит надежность и долговечность при использовании.

Характеристики
Рабочее напряжение: 6…36 В*;
Тип: NPN;
Потребляемый ток: 3…15 мА (зависит от напряжения питания);
Максимальный ток нагрузки: до 300 мА;
Рабочая температура: -25…65°С;
Расстояние срабатывания: до 10 мм **;
Длина провода: 125 см;
Размеры, мм: 73х24;
*датчик может работать от 5 вольт, как цифровой датчик для Arduino. В случае, когда нужно запитать датчик от напряжения больше 5 вольт и подключить вывод Arduino, необходимо использовать делитель напряжения (ниже приведена таблица расчетов резисторов).

**расстояние срабатывания зависит от массы и материала металлического предмета. Если масса предмета меньше массы датчика, расстояние срабатывания уменьшается. Также расстояние срабатывания, в зависимости от материала, можно рассчитать по таблице, используя коэффициенты (беря сталь за единицу):

Материал Коэффициент
Сталь 40 1
Чугун 0,93…1,05
Нержавеющая сталь 0,6…1
Алюминий 0,3…0,5
Латунь 0,35…0,45
Медь 0,25…0,45
Выводы датчика
Цвет Описание
Коричневый напряжение питания, 6 … 36 В
Синий Земля (GND)
Черный сигнал датчика ***
