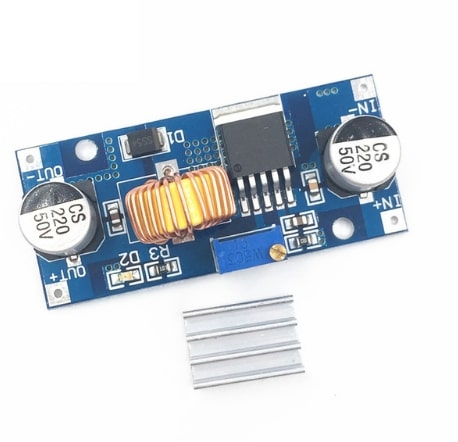

Преобразователь DC-DC понижающий XL4015

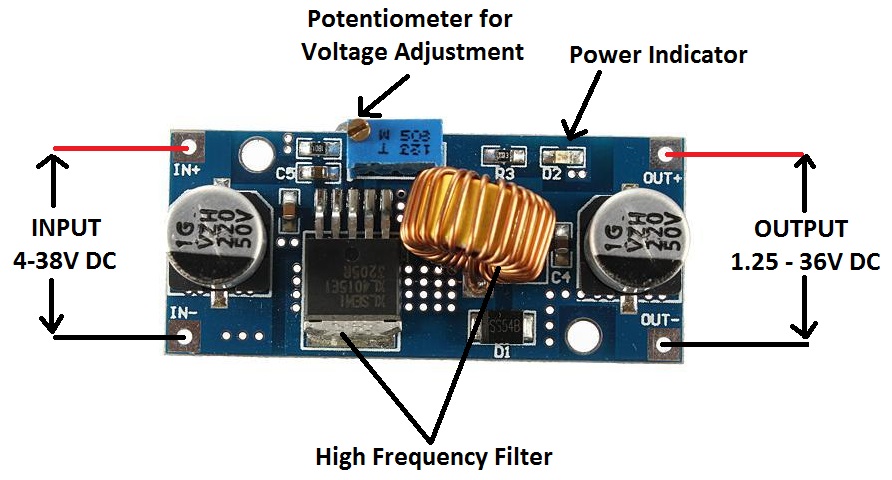

Понижающий DC-DC преобразователь напряжения питания с регулируемым выходным напряжением и максимальной силой тока до 5 А. Регулировка напряжения осуществляется с помощью подстроечного резистора, установленного на модуле.

Характеристики

• Входное напряжение: 4-38 В;
• Выходное напряжение: 1.25-36 В;
• Выходной ток: до 5А;
• Максимальная выходная мощность: 75 Вт;
• Рабочая частота: 180 КГц;
• Эффективность преобразования: до 96%;
• Защита от короткого замыкания: есть (ограничение тока 8А);
• Защита от перегрева: есть (автоматически отключается выход при перегреве);
• Защита входа от обратной полярности: Нет;
• Рабочая температура: от -40 до + 85 °C
• Размеры модуля: 54 х 23 х 15 мм;
• Вес: 16г

Модуль на XL4015 имеет КПД до 96%, мощность на нагрузке 75Вт, при максимальном токе 5А. Питается модуль от 6В до 38В, выходное напряжение от 1,25 до 36В. Нужно помнить, что разница между входным и выходным напряжением не менее 2В. В микросхеме есть защита от перегрева кристалла, а также защита от короткого замыкания.

Скачать Datasheet xl5015
