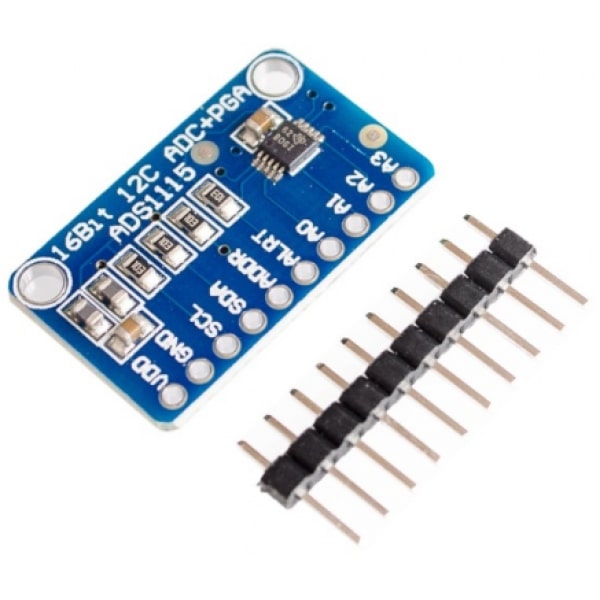

Модуль ADS1115 Внешний I2C ADC АЦП (вольтметр)

ADS1115 это 16-разрядный Аналого-Цифровой Преобразователь, который может значительно расширить разрешающие и измерительные возможности Вашей Arduino. Он имеет внутренний ИОН (Источник Опорного Напряжения), 4 аналоговых входа, которые могут быть настроены в одиночный, дифференциальный и сравнительный режимы измерения.

Важно: АЦП выдает 16-разрядное знаковое значение напряжения на входе. Т. е. максимальная величина шкалы напряжения не 65535, а 32768. Соответственно, если необходимо использовать шкалу на все 16-бит, это возможно только при условии дифференциального измерения, где на один из входов будет подключен внешний источник опорного напряжения, а второй будет измерять.
ОЧЕНЬ ВАЖНО!!!: Этот модуль очень чувствителен к перенапряжению как по входам, так и по питанию. Превышение напряжения более чем на 5% от напряжения питания мгновенно его сожжет.

Система установки адреса I2C ADS1115

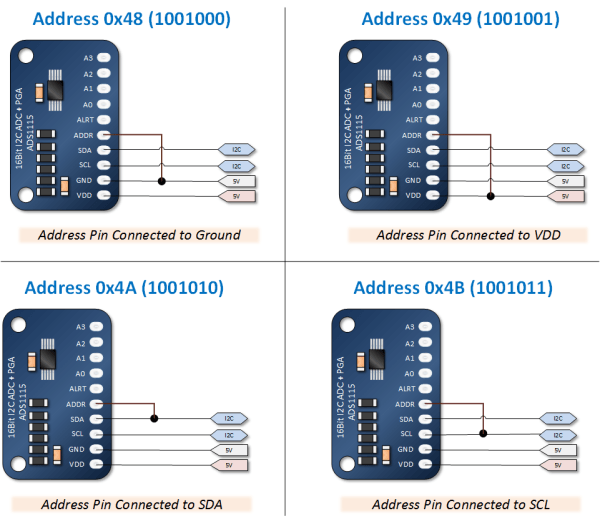

Это устройство предусматривает установку адреса для I2C шины с помощью замыкания вывода ADDR на цифровые сигнальные выводы или выводы шины питания. Установка различных адресов I2C предназначена для того, чтобы при подключении двух и более различных устройств не происходило конфликта между ними, потому что в лучшем случае модули, у которых адреса совпадут, просто не будут работать, а в худшем — работа всех модулей на шине может стать непредсказуемой. Как выглядит выбор адреса, показано на рисунке ниже.

Скачать примеры и счетчи для ADS1115
